LDR




Sensor de Luz - Aprendendo a usar o LDR?

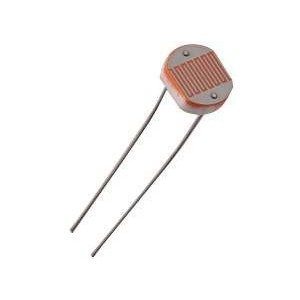

LDR (Light-Dependent Resistor) significa resistor dependente de luz.
O seu uso é bastante interessante, pois é possível fazer com que uma lâmpada se ligue sozinha quando a luz incidente no dispositivo for menor que a desejável. É um componente muito utilizado  para detectar o amanhecer e o anoitecer, nos conhecidos interruptores crepusculares ou fotocélulas. Este tipo de componente é muito utilizado em iluminação pública e também privada (garagens e áreas comuns) em todo o mundo.

Isso acontece porque o LDR possui o sensor feito de material semicondutor, que faz com que sua resisitência varie de acordo com a irradiacão incidente sobre o dispositivo. A resistência elétrica do LDR aumenta com a diminuição da intensidade luminosa, e diminui com o aumento da intensidade luminosa. Logo, se a resitêcia é baixa, o LED permanecerá apagado. Enquanto se a resitência for alta, o LED acenderá.

A resistência elétrica do LDR sob luz intensa pode variar entre 1.000 ohms e 10.000 ohms, e sem presença de luz é sempre maior que 200.000 ohms, segundo datasheets fornecidos na página oficial do Arduino e também da Sparkfun.

A construção físico-química do material semicondutor do LDR não permite que ele seja sensível a uma grande faixa do espectro de ondas eletromagnéticas; segundo os datasheets mencionados a faixa mais sensível do LDR é ao redor de 540nm, que fica entre a luz visível verde e amarela. (por isso é muito utilizado para detectar o amanhecer e o anoitecer). (Fonte: http://fritzenlab.com.br/2016/01/como-funciona-um-ldr-resistor-dependente-de-luz/)

Para fazer um sensor de luz são necessários:?

-Fios Jumper’s


-Protoboard


-Arduino Uno Rev3


-1 LED


-1 Resistor 300Ohm


-1 LDR


-1 Resistor 10kOhm


A montagem no hardware é a seguinte:

Para a confeccão do software são as seguintes instrucões:

01 //Sensor de luz 02 03 int ledPin = 7; //Led no pino 7 04 int ldrPin = 0; //LDR no pino analígico 8 05 int ldrValor = 0; //Valor lido do LDR 06 07 void setup() { 08 pinMode(ledPin,OUTPUT); //define a porta 7 como saída 09 Serial.begin(9600); //Inicia a comunicação serial 10 } 11 12 void loop() { 13 ///ler o valor do LDR 14 ldrValor = analogRead(ldrPin); //O valor lido será entre 0 e 1023 15 16 //se o valor lido for maior que 500, liga o led 17 if (ldrValor≥ 800) digitalWrite(ledPin,HIGH); 18 // senão, apaga o led 19 else digitalWrite(ledPin,LOW); 20 21 //imprime o valor lido do LDR no monitor serial 22 Serial.println(ldrValor); 23 delay(100); 24 }

O resultado esperado é que ao cobrir o LDR, o LED acenda.
